高壓線性News
DB3100可控硅調光IC
作者:  來源:本站  發表時間:2018-11-13 14:09:53   瀏覽:

產品概述

DB3100可控硅調光IC高功率因素\寬電壓\TRTAC調光LED驅動芯片?LED球泡燈/筒燈/吸頂燈/LED日光燈管等照明

高功率因素\寬電壓\TRTAC調光LED驅動芯片
概述
DB3100是LED恒流驅動控制芯片,適用于市電直接供電的LED恒流驅動, 輸出電流由外接CS電阻設置為5mA~60mA,且輸出電流不隨芯片VD端口電壓而變化,較好的恒流性能。
 DB3100使用方便,芯片并聯可擴展輸出電流,遞進式級聯,可實現逐次導通分段式恒流組合。
芯片內部集成過溫保護電路,在芯片結溫超過內部設定點時,開始降低電流輸出,實現芯片處于安全工作狀態。
芯片應用系統結構簡單,外圍元件少,寬電壓輸入,支持可控硅調光,DB3100是SOT89-3封裝。
特點
?寬電壓輸入90-270V LED常亮
?系統方案符合Title24標準低頻閃
?兼容80%可控硅調光
?系統方案恒功率
?芯片間輸出電流偏差<±4%
?過熱保護
?高功率因數0.95
?芯片應用系統無EMI問題


序號

引腳名稱

引腳說明

1

CS

輸出電流值設置端

2

VS

芯片地

3

VD

芯片電源輸入與恒流輸出端口



極限參數

參數

符號

范圍

單位

VD端口電壓

VOUT

-0.5~500

V

VD端口最大電流

IOUT

80

mA

工作溫度

TOPT

-40~120

存儲溫度

TSTG

-50~150

ESD耐壓

VESD

2

KV



熱阻參數

符號

說明

SOT89-3L

單位

RTHJA

熱阻(1

92.8

/W



電氣參數

(無特殊說明,TA=25℃

符號

參數

條件

最小值

典型值

最大值

單位

Vvd_MIN

VD輸入電壓

IOUT=30mA

10

--

--

V

Vvd_BV

VD端口耐壓

IOUT=0

500

--

--

V

Ivd

輸出電流

--

5

--

60

mA

IDD

靜態電流

VOUT=10VCS懸空

--

0.16

0.25

mA

Vcs

CS端口電壓

VOUT=10V

--

0.6

--

V

DIvd

IOUT片間誤差

IOUT=20mA

--

±4

--

%

TSC

電流負溫度補償起始點

--

--

130

--

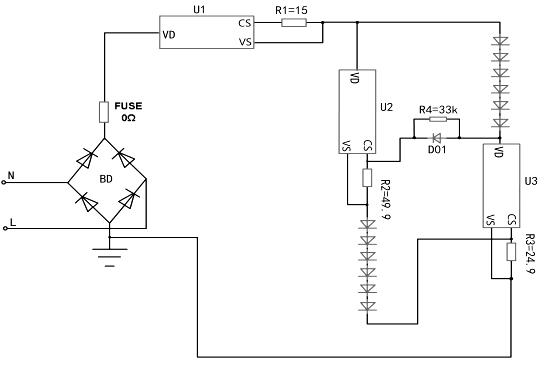

寬電壓及可控硅調光參考應用圖


附件是規格書下載
